PLCDualTimerDemo
Un esempio LAD completo e senza limitazioni che alterna due comandi PLC mediante timer IEC TON indipendenti.
Pensato come piccola utilità didattica per progetti Siemens compatibili, include il progetto TIA Portal originale, la documentazione leggibile della logica e una checklist di collaudo riproducibile.
// Sequenza attesa
Due posizioni, due tempi indipendenti, un ciclo ripetuto
- 01Abilitazione
Intermittenza_Attivata - 02Comando-Pos1
timePos1_ON - 03Transizione timerIEC TON
- 04Comando-Pos2
timePos2_ON - 05Ripeti / arrestaVerifica stato sicuro richiesta
// Main [OB1]
Quattro segmenti LAD documentati
Organizzazione del programma
- Comando di attivazione/disattivazione
- Tempo di attivazione posizione 1
- Tempo di attivazione posizione 2
- Logica di alternanza Pos1/Pos2
Implementazione visibile
%M0.1—Intermittenza_Attivata%M0.3 / %M0.4—Comando-Pos1 / Pos2%MD8 / %MD12— tempi indipendenti%DB4 / %DB2— istanze IEC TON
// Code view

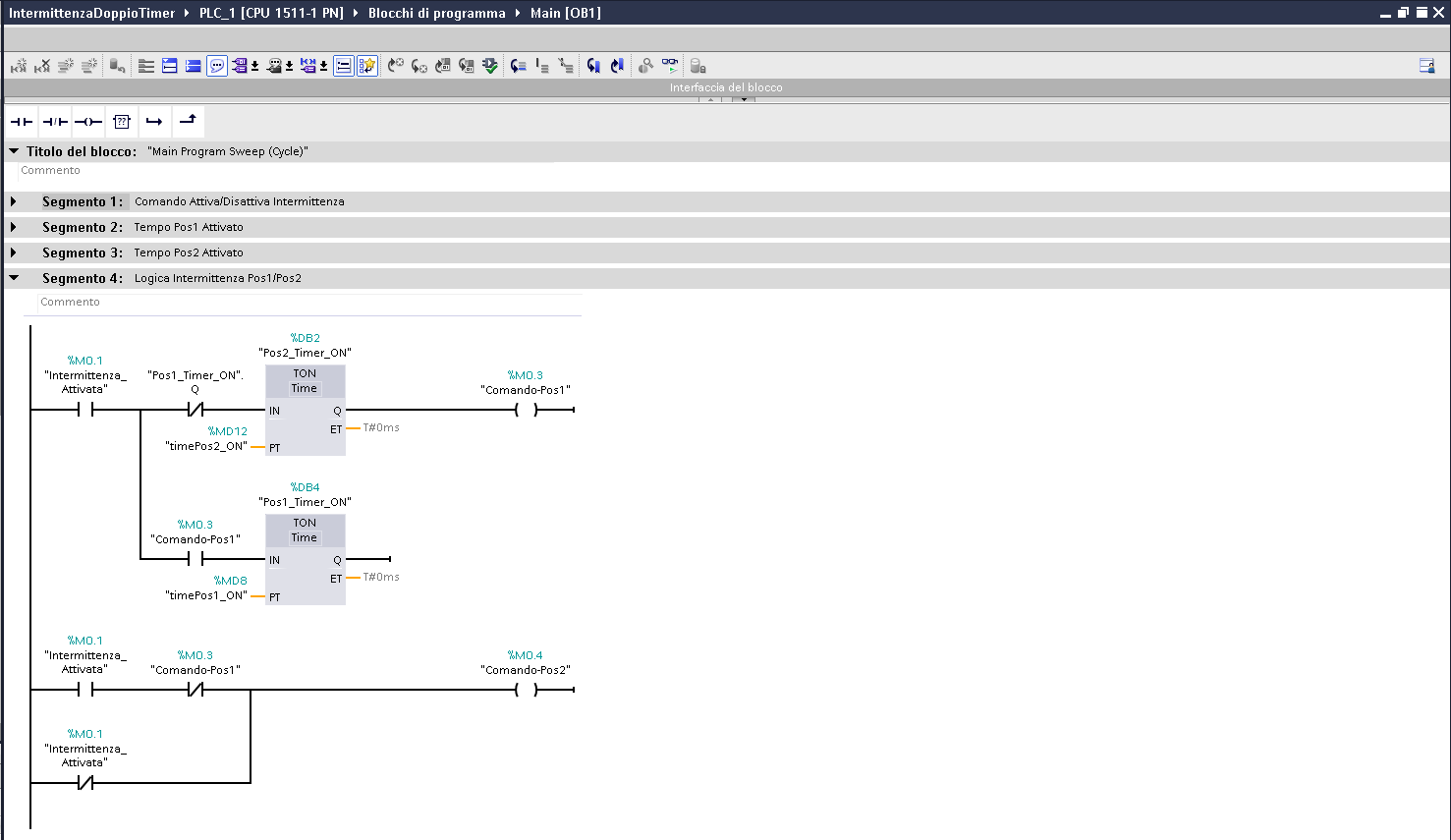

La logica ladder reale in TIA Portal
// Release status
Cosa è incluso e cosa deve ancora essere validato
| Elemento | Incluso | Validazione documentata |
|---|---|---|
| Progetto TIA Portal V18 completo | ✓ | Struttura ispezionata |
| Logica LAD e documentazione leggibile dei tag | ✓ | Conferma visiva |
| Compilazione hardware e software | Checklist inclusa | Non registrata |
| PLCSIM | Procedura inclusa | Non registrata |
| Test su hardware PLC compatibile | Procedura inclusa | Non registrato |
| Uso produttivo | Nessuna limitazione funzionale | Non validato |
// Requirements & licence
Materiale originale aperto, ambiente di sviluppo proprietario
TIA Portal V18
Creato con TIA Portal V18 Update 5, progetto versione 18.0.1.0. Aprire inizialmente una copia per evitare migrazioni irreversibili.
S7-1500
La stazione rilevata usa una CPU 1511-1 PN, articolo 6ES7 511-1AL03-0AB0, firmware V3.0.
MIT License
Logica e documentazione originali possono essere usate, modificate e ridistribuite secondo i termini MIT, conservando copyright e licenza.
Siemens
TIA Portal, PLCSIM, SIMATIC, firmware, librerie e marchi restano soggetti alle licenze e ai termini di Siemens AG.
